TE Connectivity IIoT için güvenilir sensör seçenekleri ile öne çıkıyor. Peki, sensör nedir? IIoT için sensörler ne işe yarıyor?
Sensörler, endüstriyel süreçlerimizin adeta ‘gözleri’dir; fiziksel dünyayı yorumlamak ve makinelerimizin güvenli ve verimli bir şekilde çalışması için kararlar almasını sağlayan elektrik sinyallerine dönüştürmek için onlara güveniyoruz. IIoT’nin ortaya çıkışı, makinelerimiz arasındaki iletişim teknolojilerine ve sensör verilerimizin analizine giderek daha fazla dikkat çekmiştir; ancak doğru, hassas ve güvenilir sensörler olmadan veriler değersizdir. TE Connectivity, en zorlu endüstriyel koşullarda bile yüksek güvenilirlik için optimize edilmiş geniş bir endüstriyel sensör portföyü sunmaktadır. Kendi OEM tasarımınıza entegre edilecek PCB’ye dizilen ürünler veya tamamen kullanıma hazır çözümler arıyorsanız, TE Connectivity mutlaka bir çözüme sahiptir.
TE Connectivity Endüstriyel Algılama için Sensör Çeşitleri
1-Sıcaklık Sensörleri
Sıcaklık sensörleri, endüstriyel süreçler için optimum koşulların korunması, makinelerin izlenmesi ve korunması ve personel için güvenli bir çalışma ortamının sağlanması açısından kritik öneme sahiptir. Bir sıcaklık sensörünün seçimi, temaslı veya temassız olması, sensörün çalışma sıcaklığı aralığı, doğruluk, güvenilirlik, hassasiyet, güç tüketimi ve maliyet gibi bir dizi faktöre bağlıdır.
TE Connectivity, endüstriyel algılama uygulamaları için aşağıdaki sıcaklık sensörü türlerini sunmaktadır:
- NTC termistör sensörleri ve probları
- Dijital sıcaklık sensörleri
- RTD sensörleri ve probları
- Termokupl sensörleri
- Kızılötesi sensörler
- Kızılötesi dijital sensörler
TE Connectivity’nin Sıcaklık Sistemi Sensörleri (TSYS) serisi dijital sıcaklık sensörleri (187-9068), ortalama ±0,1°C doğrulukla çok hassas okumalar sunar. Bu, TSYS sensörlerini, proses sıcaklığındaki değişikliklerin çok hızlı bir şekilde tespit edilmesi gereken uygulamalar için son derece kullanışlı hâle getirir. Ürün, alan kısıtlamalı ortamlarda kullanım için ultra küçük bir pakette mevcuttur. Sensörün yapısı, maksimum pil ömrü için çok düşük akım tüketecek şekilde optimize edilmiştir.
2–Nem Sensörleri
Nem sensörü veya bazen higrometre olarak da adlandırılan cihazlar, havadaki su buharı miktarını ölçen elektronik cihazlardır. Belirli bir hava sıcaklığında nem içeriği ile mümkün olan maksimum nem seviyesi arasındaki oran, bağıl nemdir (RH). Bağıl nem, sürekli olarak izlenmesi gereken önemli bir parametredir, çünkü endüstriyel ortamlardaki makine ve ekipmanlar yalnızca çalışma aralıkları içindeki nem ve sıcaklığa dayanabilir.
HTU20D(F), TE’nin sıcaklık çıkışlı yeni dijital bağıl nem sensörüdür. Bu kompakt (3 x 3 x 0,9 mm) cihaz, dijital, I²C formatında kalibre edilmiş, doğrusallaştırılmış sinyaller sağlar. HTU20D(F), otomatik montaj süreçleriyle uyumludur ve bu da onu yüksek hacimli ve düşük maliyetli endüstriyel uygulamalar için uygun hale getirir. Özellikle, alanın kısıtlı olduğu baskı ekipmanlarında, HTU20D(F) gibi kompakt ve düşük güç tüketimli bir sensör ideal olacaktır.
3-Basınç Sensörleri
Basınç sensörleri, bir sıvının veya gazın fiziksel basıncını elektriksel bir sinyale dönüştürmek için çeşitli uygulamalarda kullanılır. Uygulama alanları, ventilatör gibi tıbbi cihazlardaki hava akışı ölçümünden, uçaklardaki irtifa ölçümüne ve su altı araçlarındaki derinlik ölçümüne kadar uzanır. TE Connectivity, 5 mBar ile 7 Kbar arasında basınç ölçen basınç sensörleri sunmaktadır ve sensörleri piezorezistif MEMS vesilikon gerinim ölçer teknolojisine dayanmaktadır. Uygulamaya bağlı olarak basınç sensörünü belirli bir aralığa yapılandırma imkanı mevcuttur. TE Connectivity basınç sensörleri, OEM tasarımınıza entegre edilecek PCB seviyesinde cihazlar veya endüstriyel ortam için kullanıma hazır çözümler olarak mevcuttur.
- Endüstriyel uygulamalar için basınç sensörleri şunları içerir:
- Kart seviyesi cihazlar – OEM cihazınıza entegre edilmeye hazır. Bu cihazlar, kullanım durumunuza bağlı olarak dış ortamdan korunmayı gerektirir.
- OEM tasarımına entegrasyon için ortam izoleli modüller – bu cihazlar, algılama elemanını zorlu koşullardan koruyarak tasarımınızı basitleştirir.
- Kullanıma hazır kablosuz basınç dönüştürücüler – kurulum ve entegrasyona hazır cihaz.
- Kullanıma hazır kablolu dönüştürücüler – kurulum ve entegrasyona hazır cihaz.

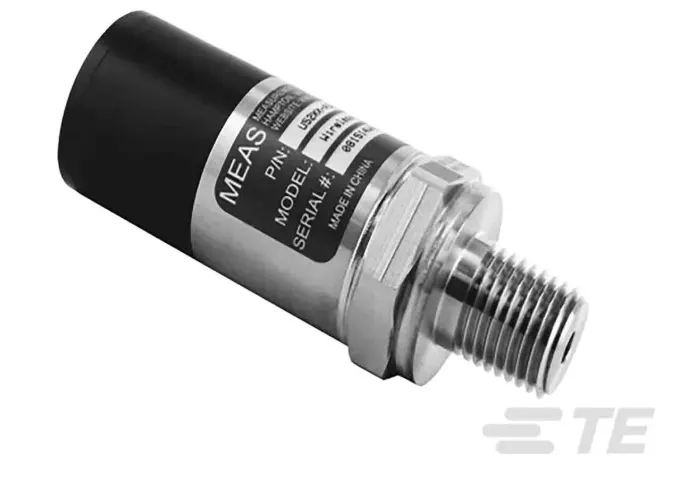

Verileri hızlı bir şekilde yakalamanız gerekiyorsa, TE M5600 (187-9061) ve M3200 serisi, kuruluma hazır, tamamen paketlenmiş bir çözüm sunar. M5600, zorlu endüstriyel çevre koşullarını karşılamak için paslanmaz çelik ve polikarbonat muhafazaya sahip Bluetooth 4.0 kablosuz basınç transdüseridir.
M3200, gaz veya sıvı basıncını ölçmek için mükemmeldir; özellikle endüstriyel makinelerdeki kirlenmiş su, buhar ve hafif aşındırıcı sıvılar gibi zorlu ortamlarda. Bu cihaz, analog veya dijital çıkış sunması sayesinde hem mevcut hem yeni tasarımlara entegrasyon için idealdir.
4-Konum Sensörleri
Konum sensörleri, endüstriyel otomasyon ve kontrol sistemlerinde sistem komponentlerinin konumunu anlamak ve doğrulamak için kullanılır. Güvenilir konum algılama, motorların ve aktüatörlerin doğru zamanda uygun şekilde kontrol edilmesini sağlamak için önemlidir. Konum sensörleri, seçilen bir referans noktasına göre bir bileşenin mekanik konumunu ölçer. TE Connectivity’nin konum algılama çözümleri arasında doğrusal, dönme, eğim ve sıvı seviyesi sensörleri bulunur. Çözümlerini endüktif, potansiyometrik, manyeto-rezistif, hall etkisi, reed anahtarı, elektrolitik ve kapasitif algılama gibi temel teknolojiler etrafında geliştirirler.
Endüstriyel uygulamalar için konum sensörleri şunları içerir:
- Dönel sapma sensörleri
- Doğrusal konum sensörü
- Manyetik sensörler
- Dönme enkoder sensörleri
- Kablo destekli konum algılama
Önemli TE Connectivity çözümlerinden biri, kir, toz ve yağın bulunabileceği zorlu ortamlar için uygun olan Anizotropik Manyetorezistif (AMR) Doğrusal Konum Sensörleridir (189-7256). Bu temassız teknoloji, diğer algılama teknolojilerini güvenilmez kılan zorlu koşullar için özellikle uygundur. Bu ürünün diğer özelliklerinden bazıları, doğrusal kullanım için 10-50 µm doğruluk ve alt µm çözünürlük ile yüksek hassasiyetin yanı sıra 150°C’ye kadar yüksek sıcaklık aralıklarında çalışabilme yeteneğidir.
5-Titreşim/Kuvvet/Tork Sensörleri
Titreşim analizi, ekipman sağlığını korumak ve beklenmedik arıza sürelerinden kaynaklanan maliyetlerden kaçınmak için hayati öneme sahiptir; bu nedenle genellikle durum izleme ve öngörücü bakım girişimlerinin bir parçası olarak uygulanır. TE tarafından sunulan ivmeölçerler, hassas ölçüm yapmakla kalmaz zorlu endüstriyel ortamlara karşı dayanıklıdır, makine performansının güvenilir bir şekilde ölçülmesini sağlarlar.
Kuvvet ve Tork sensörleri, robotik otomasyon ve kontrol işlemlerini ölçmek için kullanılır. Bunlar da TE Connectivity’dem ayrı ayrı komponentler veya entegre cihazlar olarak temin edilebilir.
- Gömülü ivmeölçerler
- Tak ve çalıştır ivmeölçerler
- Tork sensörleri
- Kuvvet sensörü elemanları
- Kuvvet yük hücreleri
TE Connectivity, MEMS ve piezoelektrik teknolojisine dayalı hem AC hem de DC kart montajlı ivmeölçerler sunmaktadır. Cihazları, uzun vadeli ölçüm kararlılığı gösterir ve zorlu ortamlara dayanacak şekilde hermetik olarak kapatılmış paketlerde bulunur.
6-Ortam Işığı Modülü Sensörleri
Ortam ışığı sensörleri, cihazın ortamında bulunan ışık seviyesini ölçmek için kullanılır. Ortam ışığı sensörü tarafından algılanan değer, aydınlatma olarak bilinir. Bu değer, sensörün yüzeyine ulaşan ışık miktarının algılanmasıyla ölçülür.
Kuruluşlar, çevre odaklı girişimlere uymak için ısıtma, soğutma ve aydınlatma maliyetlerini giderek daha da azaltmaya çalışmaktadır. Akıllı HVAC (Isıtma, Havalandırma ve İklimlendirme) sistemleri, bina doluluk oranını ve dış çevre koşullarını anlamak ve gün boyu ve gece boyunca ısıtma, soğutma ve aydınlatma koşullarını daha verimli bir şekilde kontrol etmek için ortam ışığı sensörlerinden etkili bir şekilde yararlanabilir.
TE Connectivity AmbiMate sensör modülü MS4 serisi (187-6131), yalnızca ortam ışığı sensörünü değil, sıcaklık, nem ve hareket sensörleri de dahil olmak üzere üç temel sensörü daha içerir. Kart, VOC (Uçucu Organik Bileşik), CO2 ve ses algılama sensörlerini içerecek şekilde daha da özelleştirilebilir. AmbiMate sensör modülü, tek bir kart üzerinde yedi endüstri standardı sensör sağlayarak Bina Otomasyonu ve Bağlantılı Ev çözümleri için tasarım döngüsünü kısaltır.
7-Ultrasonik Sensörler
Ultrasonik algılama, ultrasonik ses dalgasının hedefe gidip geri dönmesi için geçen sürenin ölçülmesine dayanır. Ultrasonik sensörlerin en yaygın uygulaması, nesneler arasındaki mesafeyi ölçmektir. Bununla birlikte, aynı teknoloji sıvılardaki hava kabarcıklarını tespit etmek için de kullanılabilir. İnfüzyon pompaları, hemodiyaliz ve kan akışı izleme, hava kabarcıklarının varlığının sadece istenmeyen değil, aynı zamanda tehlikeli de bir durum olabileceği birkaç örnektir.
TE Connectivity’nin AD-101 hava kabarcığı dedektörü (187-9059), sıvılar için invaziv olmayan sürekli izlenme için özel olarak tasarlanmıştır. Sensör, tüp çapının %70’i kadar küçük hava kabarcıklarını tespit edebilir. 4 mm ve 6 mm standart tüp boyutları mevcuttur, ancak 3 ile 10 mm arasında özelleştirme de mümkündür. AD-101 hava kabarcığı dedektörü, iki olası durum için TTL (transistör-transistör mantığı) çıkışına sahip kullanıcı dostu bir arayüz sunar: sıvı iyiyse “pass (geçti)” ve hava kabarcığı varsa “fault (hata)”. Cihazın açılışta ve sürekli olarak gerçekleştirdiği kendi kendine teşhis testleri, işlevselliğini garanti eder.
