Elektronik ve elektrik sistemlerinin güvenilir çalışması, bileşenler arasındaki bağlantı kalitesine bağlıdır. Konnektör, bu bağlantıyı sağlayan temel elemanlardan biridir. Doğru konnektör seçimi, sistem performansını artırırken; yanlış seçim, arıza, sinyal kaybı ve güvenlik sorunlarına yol açabilir.
Konnektör Nedir?
Konnektör, iki veya daha fazla elektriksel devreyi geçici veya kalıcı olarak birbirine bağlamak için kullanılan elektromekanik bağlantı elemanıdır. Kablo-kablo, kablo-kart veya kart-kart bağlantısı yapabilir. Peki bir konnektör hangi parçalardan oluşur?
Temel olarak bir konnektör şu parçalardan oluşur:
- Kontak uçları (pin / soket) → Elektrik iletimini sağlar
- Gövde (housing) → Mekanik koruma sağlar
- Kilitleme mekanizması → Bağlantının çıkmasını engeller
- Yalıtkan malzeme → Kısa devreyi önler
Konnektör Ne İşe Yarar?
Konnektörlerin temel amacı sadece bağlantı kurmak değildir. Aynı zamanda:
- Modülerlik sağlar (parça değişimi kolaylaşır)
- Bakım süresini azaltır
- Montajı hızlandırır
- Güvenli bağlantı oluşturur
- Titreşim ve dış ortam koşullarına dayanım sağlar
Endüstriyel makinelerden tüketici elektroniğine kadar hemen her sistemde bulunmasının nedeni budur.
Konnektör Türleri Nelerdir?
Konnektörler kullanım alanına ve taşıdıkları sinyal tipine göre sınıflandırılır. Ana konnektör türleri şunlardır:

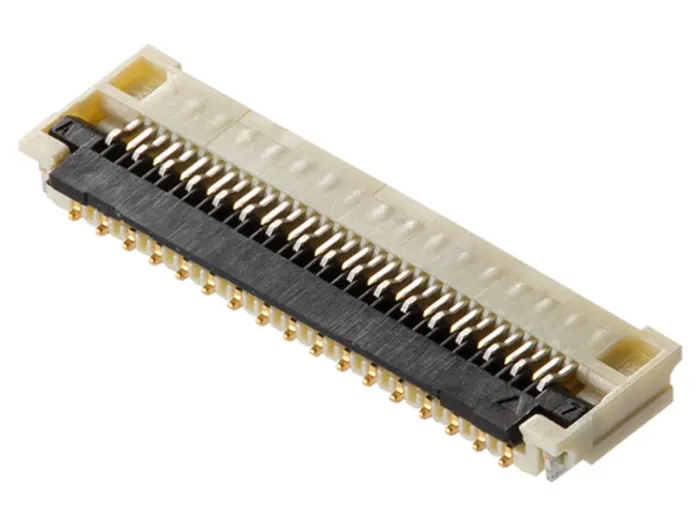

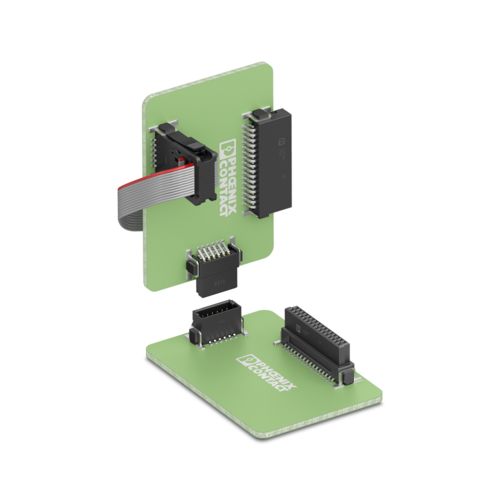

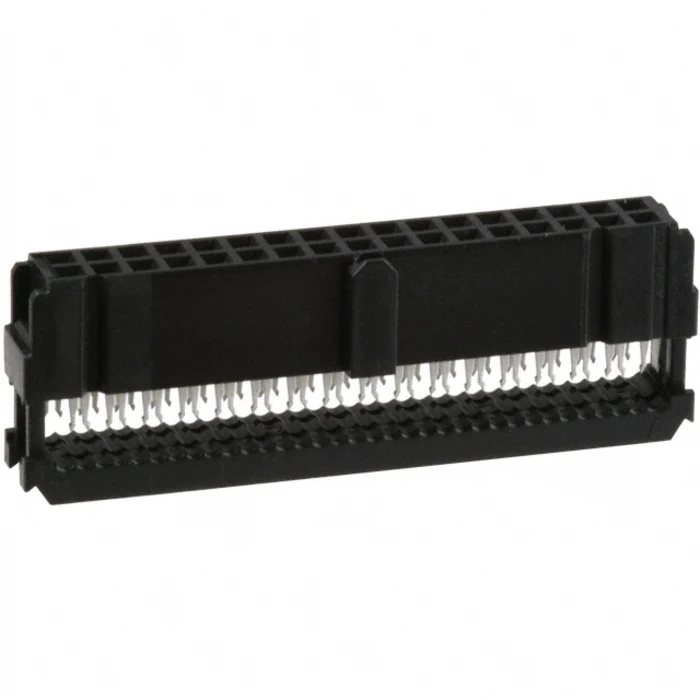

1-PCB Konnektörleri
- Kart üzeri bağlantılar için kullanılır.
- Board-to-board, wire-to-board gibi çeşitleri vardır.

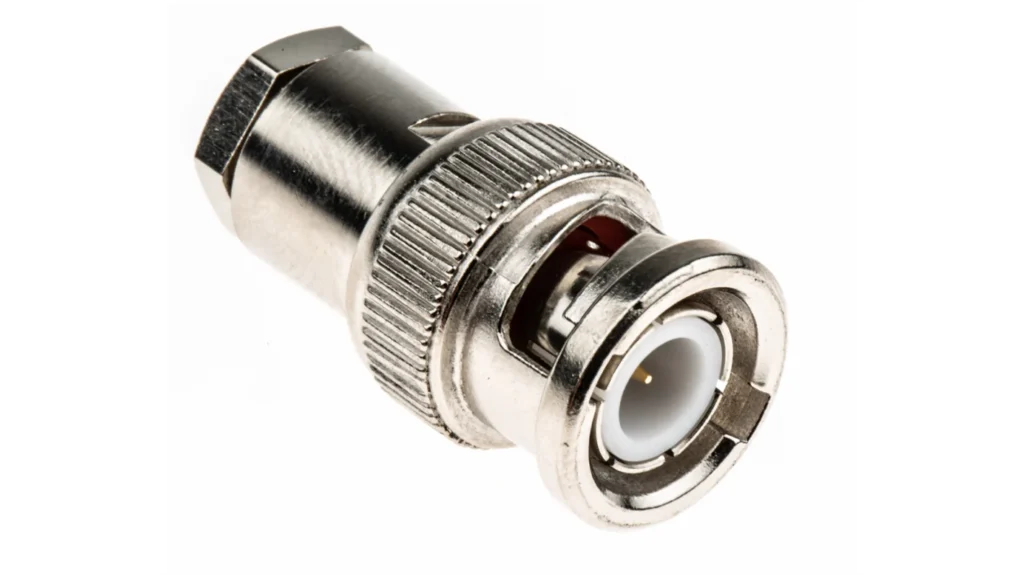

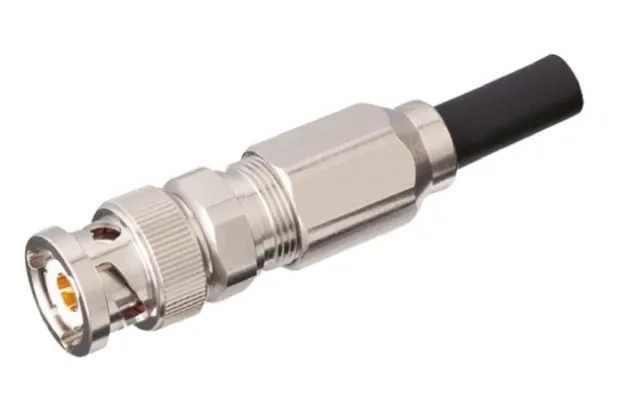

2-RF / Koaksiyel Konnektörler
- Yüksek frekanslı sinyaller taşır
- Haberleşme, radar, anten sistemlerinde kullanılır

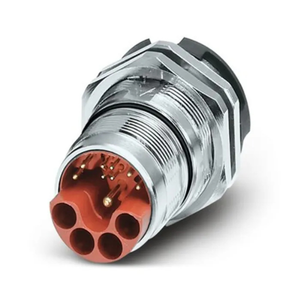

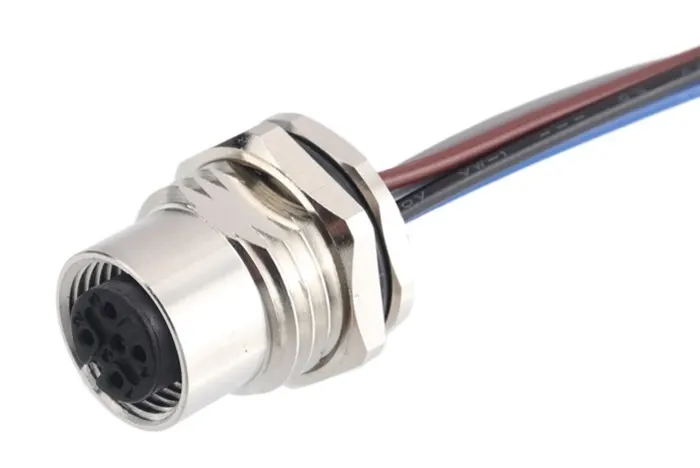

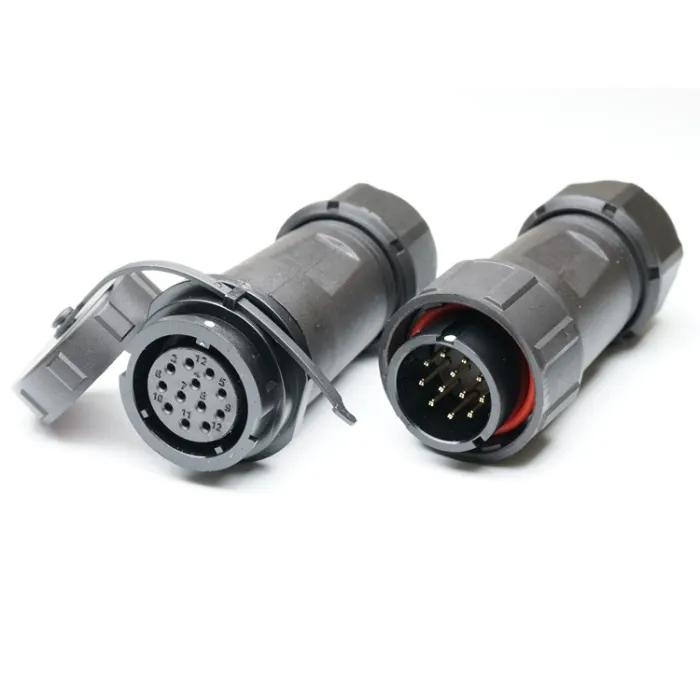

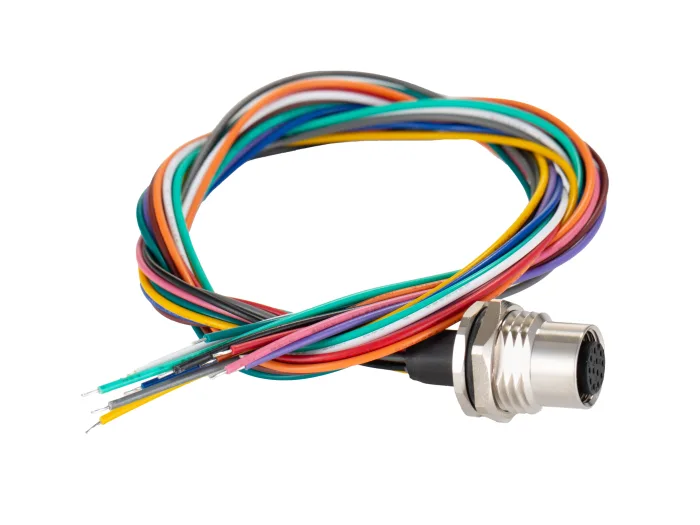

3-Dairesel Endüstriyel Konnektörler
- Zorlu ortam koşullarına dayanıklıdır
- IP koruma sınıfına sahiptir

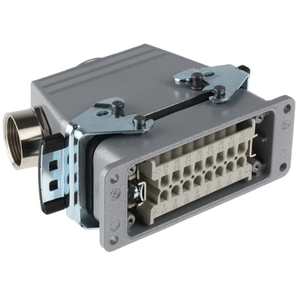

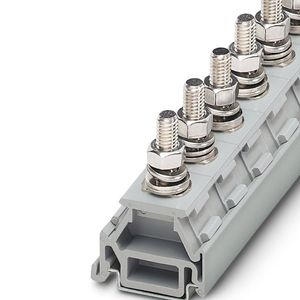

4-Güç Konnektörleri
- Yüksek akım taşıyabilir
- Güç dağıtım sistemlerinde kullanılır
Konnektör Seçerken Dikkat Edilmesi Gerekenler
Bir projede konnektör seçimi yapılırken şu teknik kriterler mutlaka değerlendirilmelidir:
| Kriter | Neden Önemli |
|---|---|
| Akım / Voltaj değeri | Aşırı ısınmanın önüne geçer |
| Temas direnci | Enerji kaybını azaltır |
| Çevresel koşullar | Nem, toz, titreşim dayanımı |
| Pin sayısı | Veri ve güç hatları için |
| Kilitleme tipi | Güvenli bağlantı |
Sık Yapılan Hatalar
- Gereğinden düşük akım değerine sahip konnektör kullanmak
- Ortam şartlarını hesaba katmamak
- Mekanik uyumu kontrol etmemek
- Aynı tip görünse bile farklı pin dizilimlerini karıştırmak
Sonuç: Konnektör Seçimi Fark Yaratıyor
Konnektörler, elektronik sistemlerin görünmeyen ama en kritik bileşenlerinden biridir. Doğru konnektör seçimi; güvenilirlik, performans ve bakım maliyetleri açısından büyük fark yaratır. Bu nedenle seçim sürecinde teknik gereksinimler dikkatle analiz edilmeli ve uygulamaya uygun model tercih edilmelidir.
